Armatura zbiornikowa Cavagna Group



Do każdego powszechnie stosowanego zbiornika na gaz płynny niezbędne jest zastosowanie również odpowiednich urządzeń, czyli tzw. armatury zbiornikowej. Jej zadaniem jest przede wszystkim zapewnienie sprawnego funkcjonowania, odpowiedniej szczelności oraz bezpieczeństwa.

Armatura zbiornikowa to wszystkie urządzenia dodatkowe, które montuje się w zbiorniku. Bardzo często zbiorniki dostępne są już z kompletną armaturą. Jest to rozwiązanie stosowane w celu zminimalizowania popełnienia ewentualnego błędu przy doborze odpowiedniego sprzętu.



Główne elementy armatury zbiornikowej to:

• zawór napełniania (zawór wlewowy VRN bez zaworu odcinającego, z zaworem odcinającym kątowy lub prosty),

• zawór poboru fazy ciekłej,

• zawór poboru fazy gazowej z rurką przepełnienia oraz manometrem - 25 bar,

• zawór bezpieczeństwa typ EU,

• wskaźnik napełnienia – poziomowskaz.

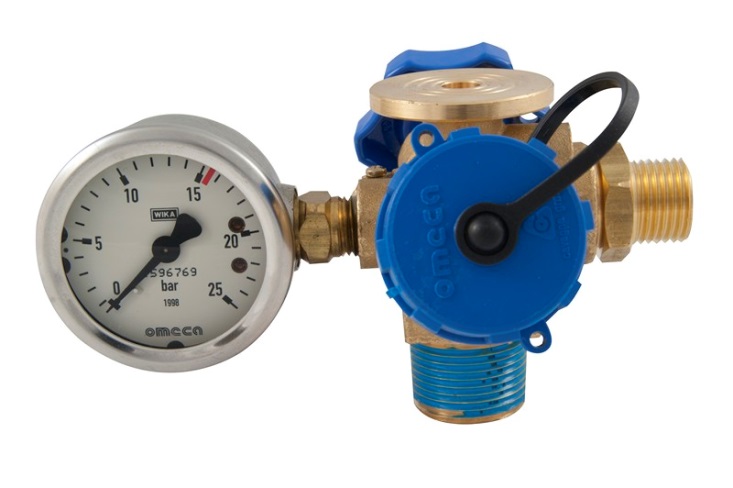

ZAWORY POBORU FAZY GAZOWEJ

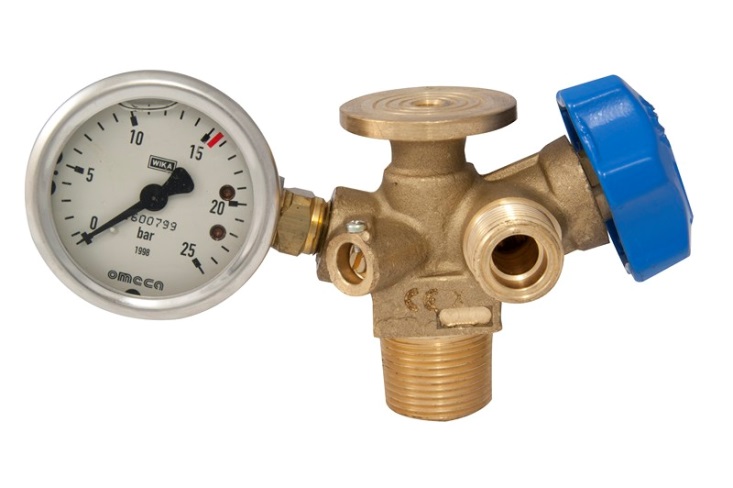

GSE 35



Charakterystyka urządzenia:

Wyposażony jest w zaworek wyrównawczy (z gwintem 1 ¼” – 5ACME – ZG ), który umożliwia odpowiednio szybkie napełnianie zbiornika, jak również w manometr z gliceryną i w obudowie wykonanej z nierdzewnego metalu. Iglicowy zaworek wykorzystany w konstrukcji umożliwia wymianę manometru nawet przy napełnionym zbiorniku. Jest tutaj możliwość bezpośredniego podłączenie reduktora I stopnia.

Wlot
¾” – 14 NPT

Wylot
POL 880

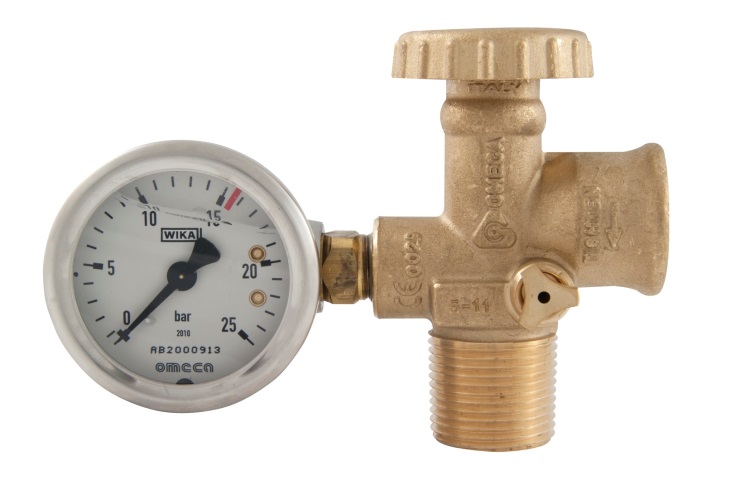

GS 50



Charakterystyka:

Wyposażony jest w wewnętrzny ogranicznik przepływu – przy ciśnieniu powyżej 0,2 MPa automatycznie ogranicza on natężenie przepływu do 40 kg/h. Posiada również manometr z gliceryną w obudowie metalowej nierdzewnej. Iglicowy zaworek pozwala na wymianę manometru nawet kiedy zbiornik jest napełniony. Można tutaj bezpośrednio podłączyć reduktor I stopnia.

Wlot
¾” – 14 NPT

Wylot
W20X1/14”



GS 80



Charakterystyka urządzenia:

Wyposażony jest w manometr z gliceryną.

Wlot
¾” – 14 NPT

Wylot
885-14NGO-LH





ZAWORY WLEWOWE



VRN 20



Charakterystyka:

Jest to zawór sprężynowy, normalnie zamknięty oraz samoczynnie się otwierający z chwilą podłączenia końcówki zbiornikowej do napełnienia. Zastosowana w nim specjalna końcówka dolnego grzybka zmniejsza ciśnienie na zawór i w ten sposób zwiększa znacząco tempo napełniania zbiornika.

Wlot
1 ¼” – 11.5 NPT

Wylot
1 ¾” – 6 ACME – 2G





VRN 88



Charakterystyka urządzenia:
Wyposażony jest w ręczny zawór odcinający.

Wlot
1 ¼” – 11.5 NPT

Wylot
1 ¾” – 6 ACME – 2G

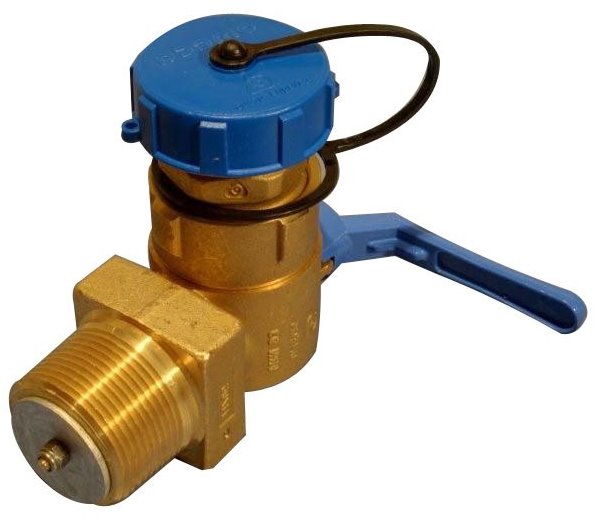

VRN 93 (kątowy)



Charakterystyka:
Wyposażony jest w ręczny zawór odcinający

Wlot

1 ¼” – 11.5 NPT

Wylot

1 ¾” – 6 ACME – 2G





ZAWÓR PRZEPŁYWU FAZY CIEKŁEJ

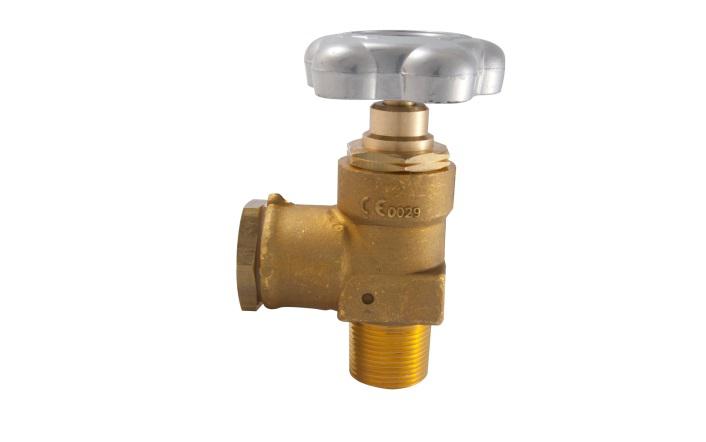

RL 16



Charakterystyka:

Spełnia funkcję zestawu VL 13 i RL 15

Wlot
¾” – 14 NPT

Wylot
¾” – 14 NPT





ZAWORY BEZPIECZEŃSTWA TYP EU ORAZ ZAWORY ODCINAJĄCE TYP ST



Charakterystyka:

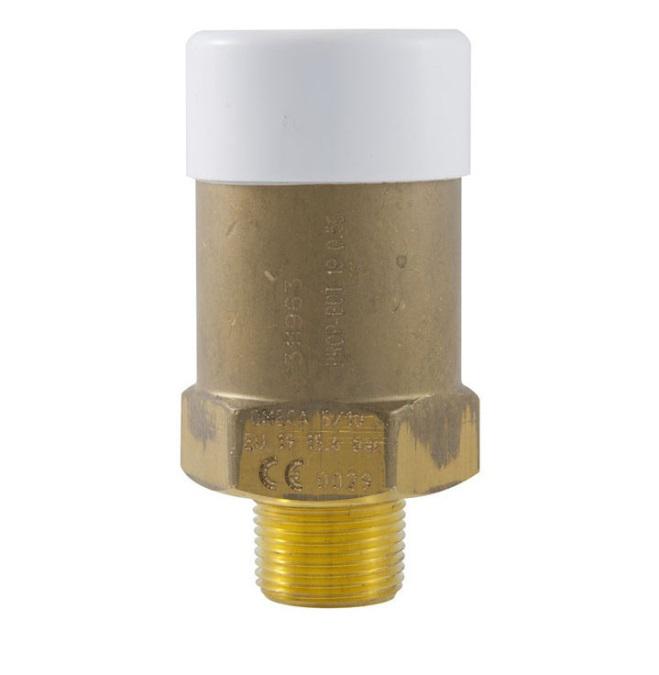

Zawory bezpieczeństwa typ EU można instalować bezpośrednio do zbiornika jak również podłączać do zaworów odcinających typ ST.

Zastosowanie zaworów typ ST to możliwość okresowego sprawdzenia lub wymiany zaworu bezpieczeństwa, bez konieczności opróżniania zbiornika.



Połączenie stożkowe

EU 19 - ¾” NPT

EU 24 - 1” NPT

EU 29 -  1 ¼” NPT



Połączenie cylindryczne

EU 20 - ¾” NPSM

EU 25 - 1” NPSM

EU 30 -  1 ¼” NPSM



Charakterystyka:

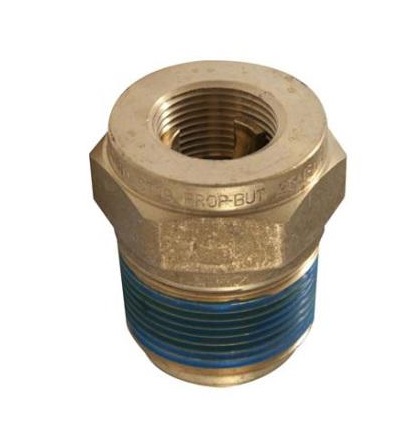

Zawory odcinające typ ST współpracujące z zaworami bezpieczeństwa typ EU.

ST 32 - 2” NPT



ST 19 - 1 ¼” NPT

ST 24 - 1 ¼” NPT

ST 29 - 2” NPT

ST 20 - 1 ¼” NPT

ST 25 - 1 ¼” NPT

ST 30 - 1 ½” NPT

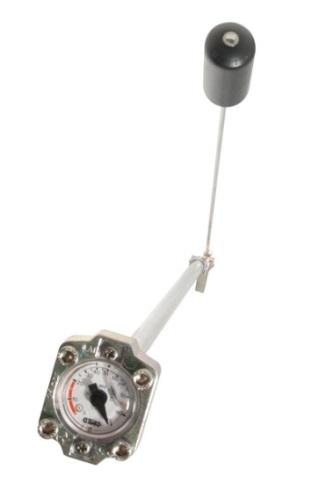

WSKAŹNIK POZIOMU (POZIOMOWSKAZ)







ILM
TYP ZBIORNIKA	ŚREDNICA	DŁUGOŚĆ    RURY A	DŁUGOŚĆ    RURY B	KOD
podziemny	1600	995	775	0213
naziemny	1600	828	775	0214
podziemny	1250	790	590	0215
naziemny	1250	635	590	0216
podziemny	1250	810	590	0217
podziemny	1250	755	590	0218



























	ZBIORNIKI
TYP	ŚREDNICA	POJEMNOŚĆ
N – naziemny	1250 mm	V = 2700 l
P – podziemny	1250 mm	V = 2700 l
N – naziemny	1250 mm	V = 2700 l
P – podziemny	1250 mm	V = 2700 l



























CZĘŚCI DO ARMATURY ZBIORNIKOWEJ

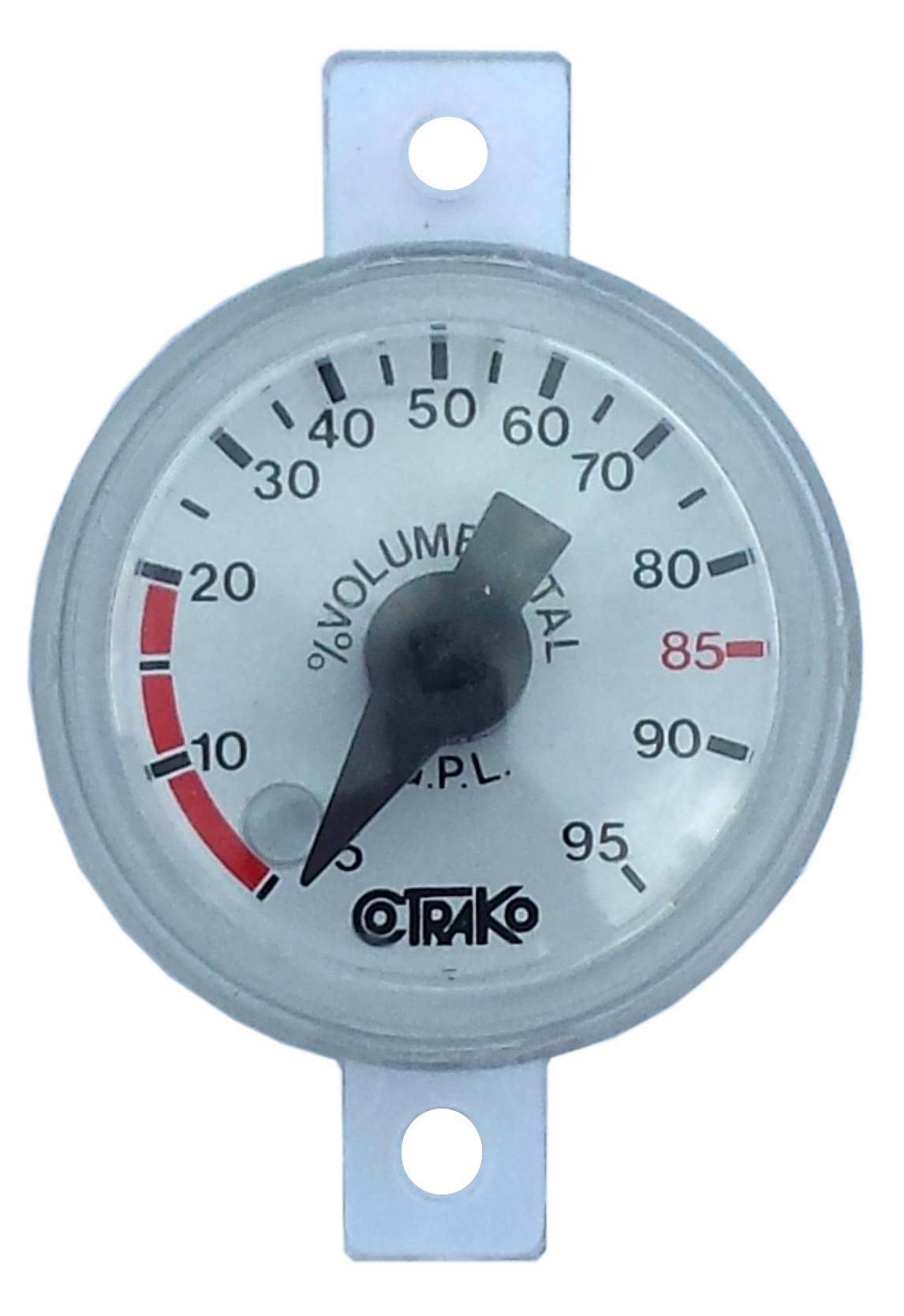

• Tarczka (oczko) do poziomowskazów COTRAKO

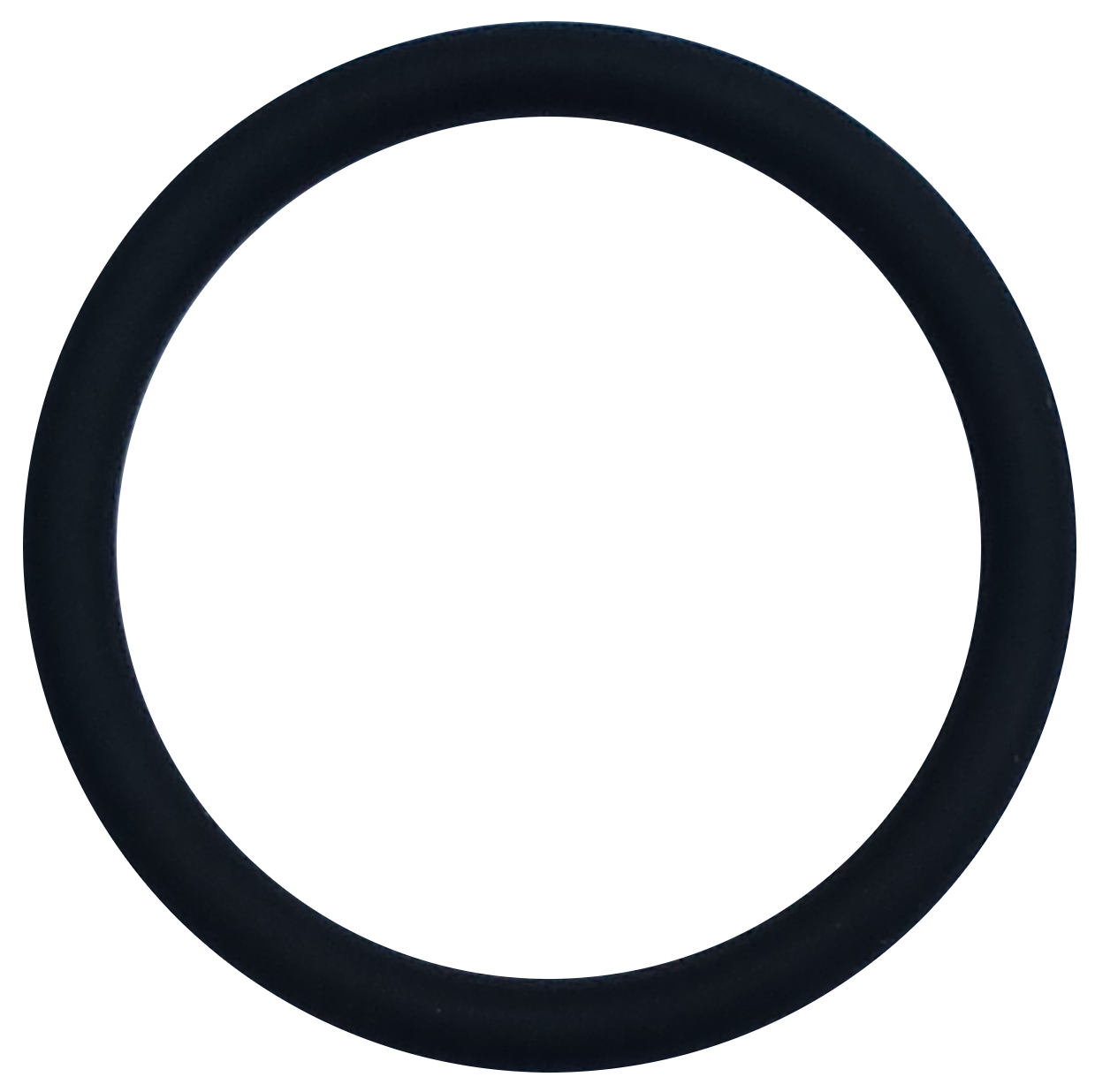

• O-ring (uszczelka) do poziomowskazów COTRAKO

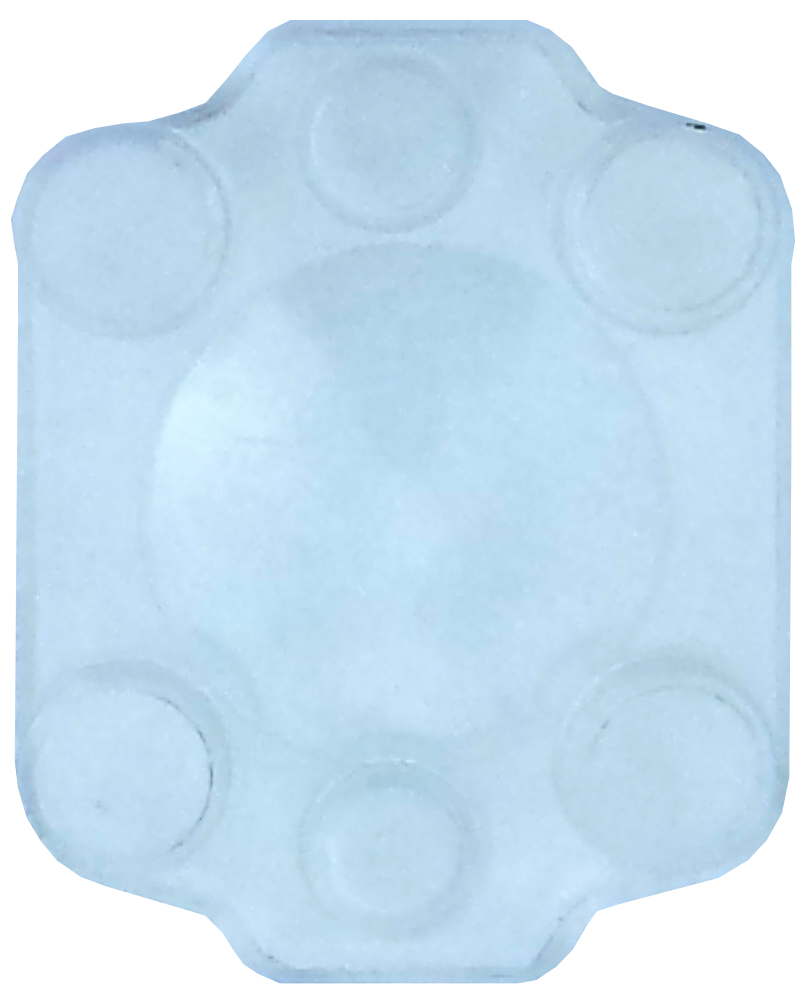

• Przykrywka plastikowa do poziomowskazów COTRAKO

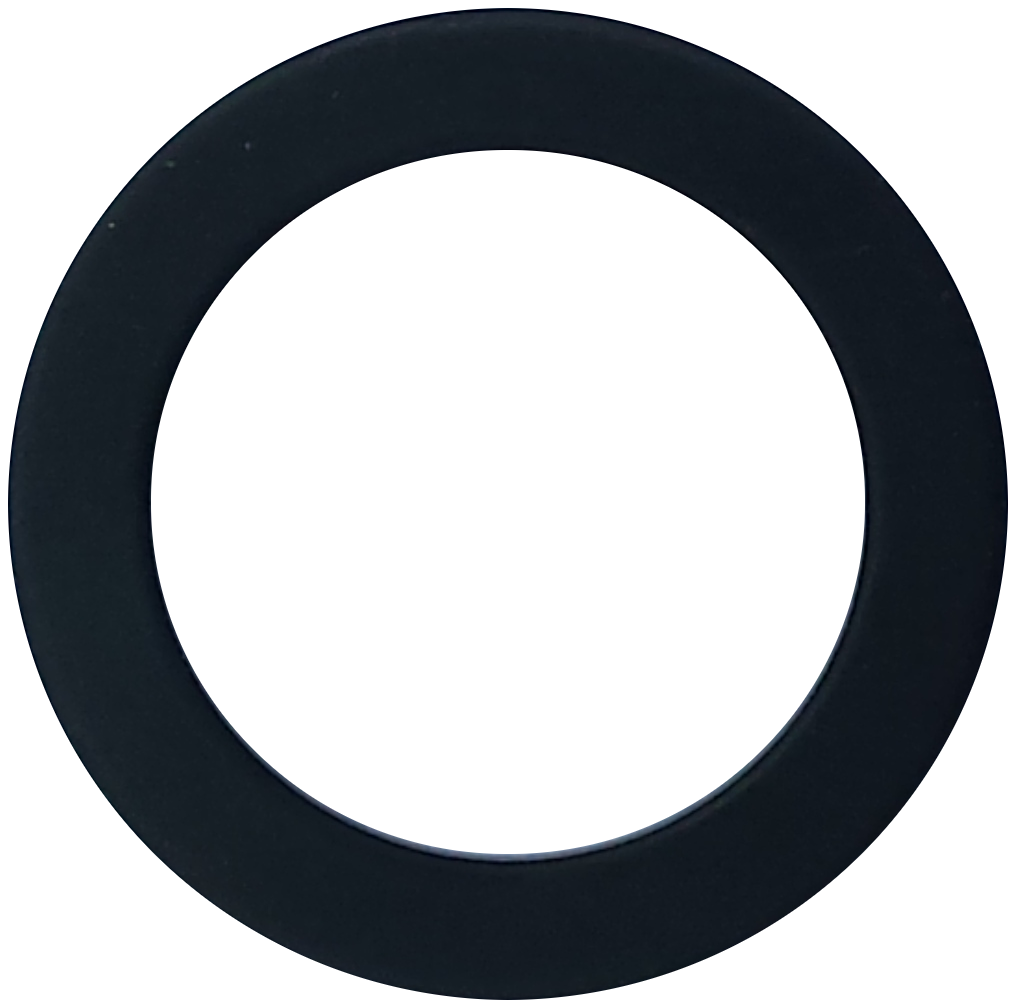

• Uszczelka do zaworów wlewowych VRN 20 VRN 83 VRN 99

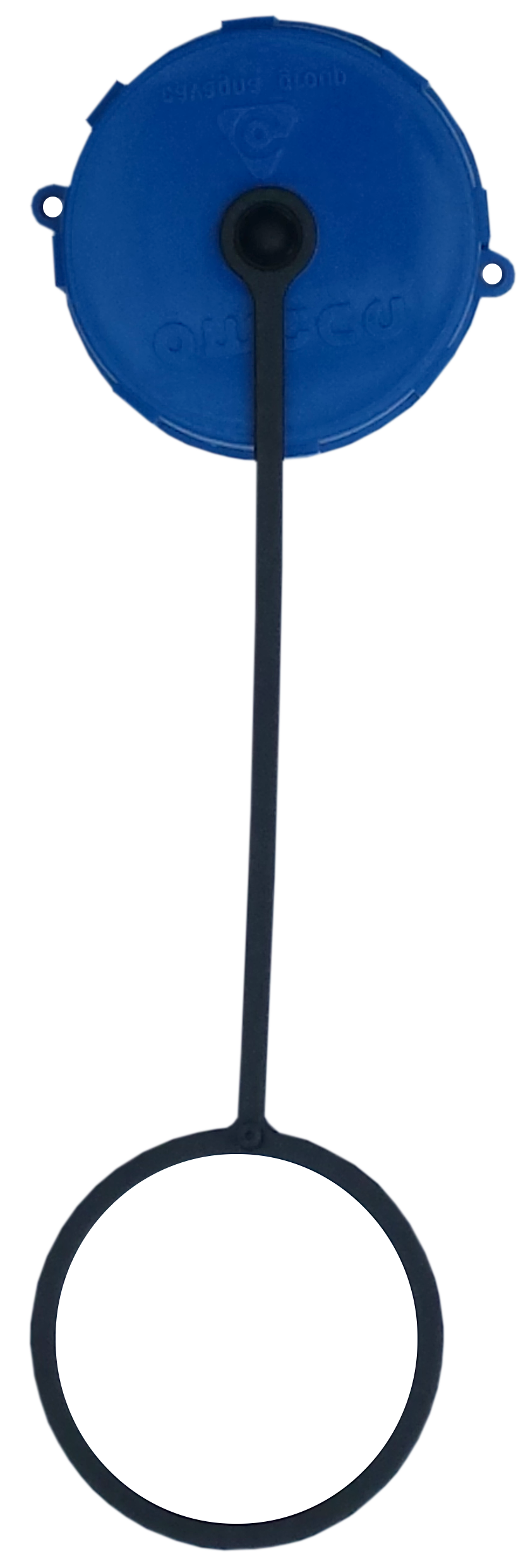

• Przykrywka plastikowa do zaworów wlewowych

     VRN 20 VRN 83 VRN 99
