Zawór zwrotny



Stosowane są, aby zapewnić jeden kierunek przepływu gazu.

Działanie jego polega na „przejściu” od stanu zamknięcia do stanu otwarcia.

Otwiera się dopiero w momencie przekroczenia pewnej wartości przepływu, a zamyka w momencie ustania przepływu.

Dobór odpowiedniego zaworu zwrotnego powinien nastąpić w momencie projektowania.







Charakterystyka:

• Korpus stalowy
• Przyłącze kołnierzowe DN 40
• Ciśnienie próbne 40 bar
• Temperatura pracy – 30 + 50 ^oC

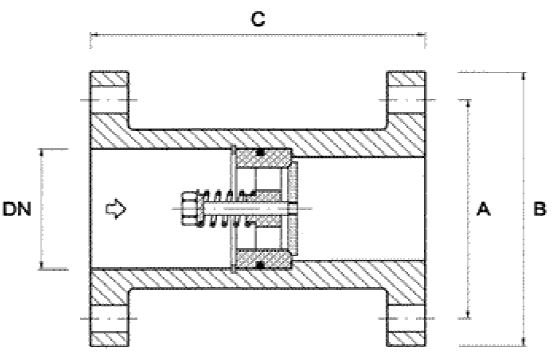

DN	A	B	C
15	65	95	87
20	75	105	110
25	85	115	108
32	100	100	110
40	110	150	110
50	125	165	120
65	145	185	185
80	160	200	150
100	190	235	210
150	220	300	230
