Reduktory przemysłowe ALFA 10 BP MP AP



Reduktory ciśnienia COPRIM ALFA są to urządzenia działania bezpośredniego ze sterowaniem membranami i sprężyną różnic wysokich ciśnień. Prosta budowa, szybka reakcja i wysoka niezawodność działania, sprawiają, iż reduktory ALFA nadają się szczególnie do urządzeń ulegających nagłym zmianom strumienia gazu, którym to zmianom czasami towarzyszą zmiany ciśnienia wlotowego.

Reduktory ALFA mogą być używane w następujących warunkach eksploatacji:

- gazy niekorozyjne wstępnie oczyszczone o temperaturze – 20oC + 60oC.

- ciśnienie wlotowe minimum 0,5 bar

- ciśnienie wlotu maksymalne 18 bar (w przypadku reduktorów ALFA Io) oraz maksymalnie 5 bar (w przypadku reduktorów ALFA IIo).

Regulowanie ciśnienia przez reduktor ALFA jest kontrolowane poprzez czujnik zewnętrzny oraz porównanie siły napięcia sprężyny i napór ciśnienia wylotowego na membranę.

Reduktory ALFA są również przystosowane do zainstalowania zaworu blokadowego do kontroli maksymalnego i minimalnego ciśnienia wylotowego. Instalacja oraz montaż jest bardzo prosta i intuicyjna.



Reduktory ALFA 10 MP, ALFA 10 BP oraz ALFA 10 AP stosuje się do redukcji ciśnienia gazu w zależności od potrzeb i wymaganego ciśnienia roboczego dla danego urządzenia.

Regulatory ALFA utrzymują stałą wartość ciśnienia na wylocie reduktora, niezależnie od zmian, ciśnienia wlotowego.

Dzięki swojej prostej budowie, szybkiej reakcji i wysokiej niezawodności działania, reduktory COPRIM ALFA 10 BP, ALFA 10 AP, ALFA 10MP szczególnie nadają się do urządzeń ulegających nagłym zmianom strumienia gazu, którym często towarzyszą nagłe skoki ciśnień oraz zmienne wartości natężenia przepływu medium przez zawór.

Budowa:

reduktor ALFA 10 MP

reduktor ALFA 10 BP

reduktor ALFA 10 AP

Urządzenia zasadniczo składają się z 3 elementów:

Korpusu wykonanego z żeliwa, głowicy z membraną i sprężyną oraz grzybka zamykającego. Lakierowana piecowo głowica występuje w trzech kolorach charakterystycznych dla danego modelu:

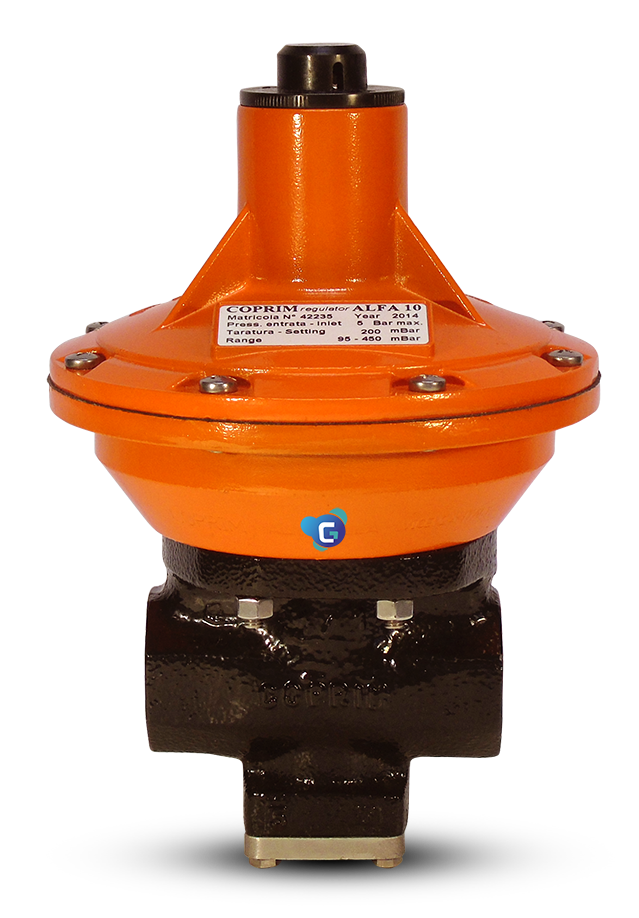

Kolor pomarańczowy, reduktor do gazu COPRIM ALFA 10 MP

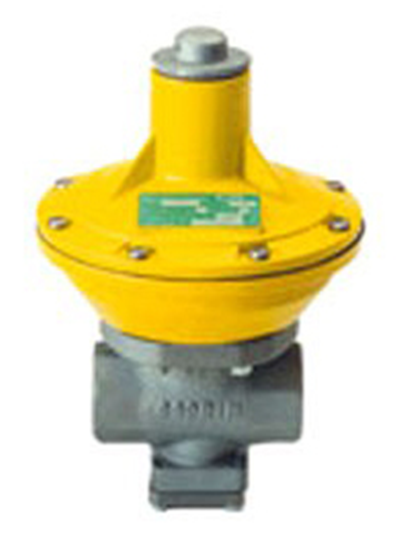

Kolor żółty, reduktor do gazu COPRIM ALFA 10 BP

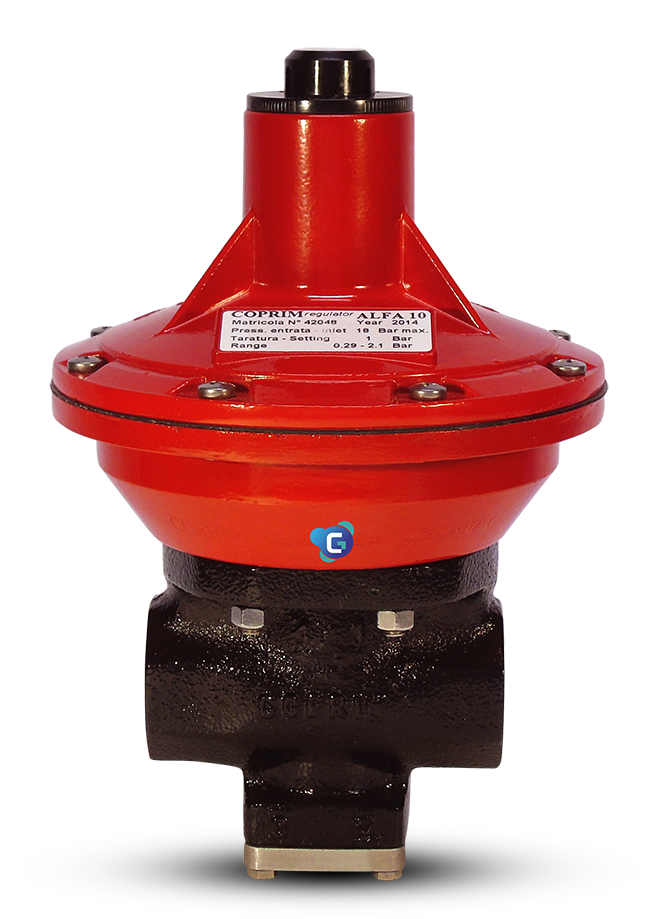

Kolor czerwony, reduktor do gazu COPRIM ALFA 10 AP



reduktor przemysłowy alfa 10 ap

REDUKTOR ALFA 10 AP



Wlot / wylot:

1"x 1"
Maksymalne ciśnienie wlotowe:
18 bar
Ciśnienie wylotowe:
0,29 ÷ 2,1 bar



reduktor przemysłowy coprim



REDUKTOR ALFA 10 BP



Wlot / wylot:
1"x 1"
Ciśnienie wlotowe:
0,5 ÷ 5 bar
Ciśnienie wylotowe:
16 ÷ 110 mbar



reduktor przemysłowy alfa 10 mp

REDUKTOR ALFA 10 MP





Wlot / wylot:
1"x 1"
Ciśnienie wlotowe:
0,5 ÷ 5 bar
Ciśnienie wylotowe:
95 ÷ 450 mbar

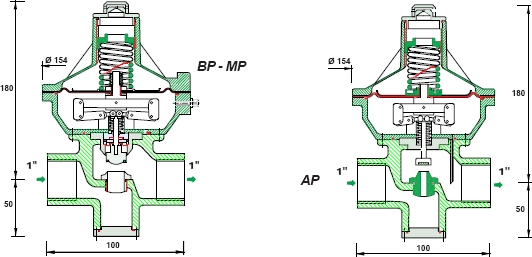

reduktory przemysłowe schemat
